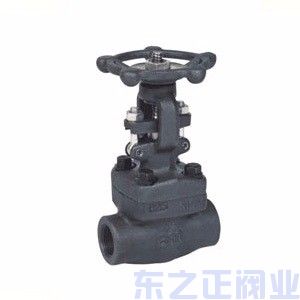

鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
鍛鋼閘閥 執行標準
設計規范：JB/T 7746、API602
結構長度：JB/T 7746、工廠規范
承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗：JB/T 9092、API598
壓力-溫度：GB/T 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP25
供貨規范：JB/T 7928
鍛鋼閘閥 性能規范
試驗項目 | 強度試驗 | 密封試驗 | 氣密封試驗 | 適用溫度（℃） | 適用介質 |
1.6 | 2.4 | 1.73 | 0.6 | ≤425 | 水、蒸汽、油品 |
2.5 | 3.8 | 2.75 | |||
4.0 | 6.0 | 4.4 | |||
6.4 | 9.6 | 7.04 | |||
10.0 | 15.0 | 11.0 | |||
16.0 | 24.0 | 17.6 | |||
800Lb | 21.0 | 15.4 | ≤200 | 腐蝕性介質 |
鍛鋼閘閥 主要零件材料
零件名稱 | 零部件材料 |
閥體、閥蓋 | 25 |
閘板、閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
密封圈 | 1Cr13+HF |
填料 | 柔性石墨 |
墊片 | 18-8/柔性石墨 |
螺栓 | 35/35CrMo |
| |

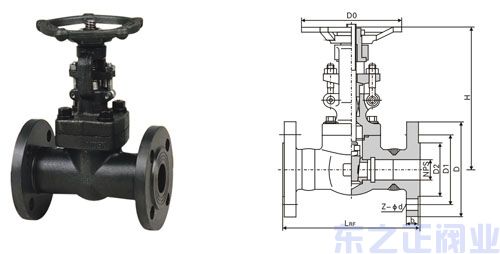

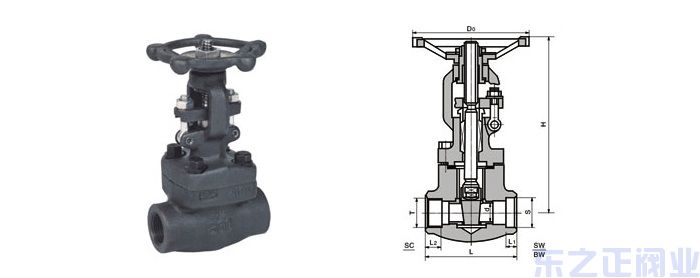

法蘭式 | 內螺紋與焊接式 |
鍛鋼閘閥 主要外形尺寸
公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
L | d | S | L1 | T | L2 | H | D0 | |
Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 120 | 28 | 43 | 14 | 11/4 | 21 | 201 | 166 |
40 | 135 | 36 | 49 | 15 | 11/2 | 21 | 227 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-64 Z11H-64 Z61H-64 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 11/4 | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 11/2 | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-100 Z11H-100 Z61H-100 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 11/4 | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 11/2 | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-160 Z11H-160 Z61H-160 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 160 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 11/4 | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 11/2 | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
