自力式溫度調節閥
閥門型號：ZZWP-16B、ZZWP-16K 通徑規格：DN15～DN150mm
結構形式：柱塞式 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.6、2.5、4.0MPa 適用溫度：0℃-250℃
應用范圍：液體、氣體和蒸汽以及特殊場合 產品特點：無電源、氣源即可進行溫度自動調節
一、自力式溫度調節閥概述：
ZZWP自力式溫度調節閥又稱溫度控制閥，主要由控制閥門和一個帶定點調節的溫控器組成，無需外界能源即可進行溫度自動調節，按用途分為加熱型和冷卻型，適用于液體、氣體和蒸汽以及特殊場合的溫度調節，亦可使用在防止對過熱或熱交換場合。該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、 密封性能可靠，廣泛應用于化工、石油、供暖、空調、生活熱水中。
二、自力式溫度調節閥的特點：
自力式溫度調節閥無電源、氣源就能正常工作，利用液體受熱膨脹及液體不可壓縮的原理實現自動調節，控制作用為比例調節。公稱壓力為PN1.6、4.0，公稱通徑15-150mm，溫度調節范圍從0-250℃，多種多樣的品種可供選擇。
三、自力式溫度調節閥參數：
閥體 | |
公稱通徑 | DN15、20、25、32、40、50、65、80、100、125、150mm |
公稱壓力 | PN1.6、4.0MPa |
法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
閥體材料 | 鑄鋼(ZG230-450)、鑄不銹鋼 |
閥芯材料 | 硬密封：不銹鋼 |
軟密封：不銹鋼鑲嵌橡膠圈 | |
壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
四、自力式溫度調節閥工作原理：
自力式溫度控制閥利用感溫液體不可壓縮的原理，而實現溫度自動調節，有加熱型和冷卻型兩種，當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。
五、自力式溫度調節閥溫度范圍：
允許工作溫度 | ||
公稱通徑 | 15-150mm | |
密封型式 | 硬密封 | ≤150℃ |
散熱片≤200℃ | ||
PN16閥體加散熱片≤300℃※ PN40閥體加散熱片≤350℃※ | ||
軟密封 | ≤150℃ | |
六、自力式溫度調節閥流量系數：
額定流量系數、噪音衡量系數、允許壓差 | ||||||||||||
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
額定流量系數KvS | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | |
噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | |
允許壓差( Mpa) | PN16 | 1.6 | 1.5 | 1.0 | ||||||||
PN40 | 2.0 | |||||||||||

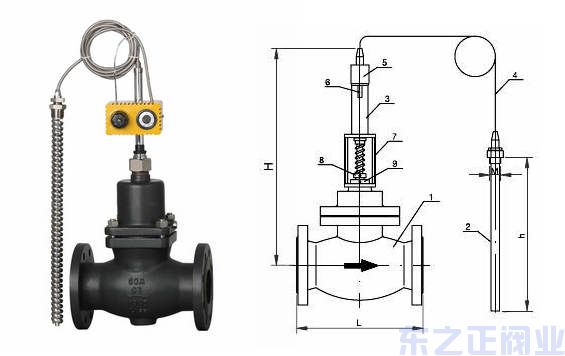

七、自力式溫度調節閥 外形尺寸：
DN （mm） | D （mm） | D1 （mm） | 螺栓孔 （n-Φ） | L （mm） | d （mm） | L1 （mm） | H（mm） | G （in） | 導管長 （m） |
32 | 135 | 100 | 4-Φ18 | 180 | 25 | 430 | 380 | 11/4″ | 3 |
40 | 145 | 110 | 4-Φ18 | 200 | 25 | 430 | 410 | 11/4″ | 3 |
50 | 160 | 125 | 4-Φ18 | 230 | 25 | 430 | 450 | 11/4″ | 3 |
65 | 180 | 145 | 4-Φ18 | 290 | 25 | 430 | 490 | 11/4″ | 3 |
80 | 195 | 160 | 8-Φ18 | 310 | 25 | 430 | 530 | 11/4″ | 3 |
100 | 215 | 180 | 8-Φ18 | 350 | 25 | 430 | 560 | 11/4″ | 3 |
125 | 245 | 210 | 8-Φ18 | 395 | 25 | 550 | 600 | 11/4″ | 4 |
150 | 280 | 240 | 8-Φ23 | 470 | 25 | 550 | 640 | 11/4″ | 4 |
200 | 335 | 295 | 12-Φ23 | 600 | 25 | 550 | 690 | 11/4″ | 4 |
250 | 400 | 355 | 12-Φ23 | 630 | 25 | 550 | 720 | 11/4″ | 4 |
