電動角式調節閥
閥門型號：ZDLS 通徑規格：DN20～DN200mm
結構形式：角型鑄造閥 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40、PN64 適用溫度：-17℃-450℃（具體見產品詳情）
應用范圍：高粘度、含有懸浮物和顆粒狀物質的氣體、液體 產品特點：角式閥體無死角，便于吹掃，維護簡單

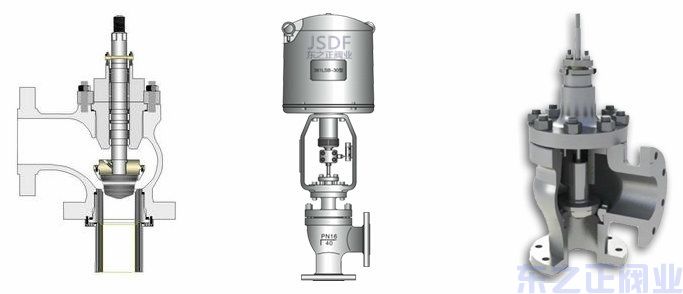

一、電動角式調節閥 概述：
ZDLS電子式電動角式調節閥閥體為直角型，專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處，且角式閥體無死角，便于吹掃，維護簡單被廣泛應用。電子式電動角式調節閥一般采用單座或者平衡式套筒閥瓣，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源，即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節，在一些高壓差場合也可以多級調節。
二、電動角式調節閥 特點：
電動角式調節閥具有結構緊湊、重量輕 、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值，特別適用于具有高粘度、含有懸浮物和顆粒狀物質的調節，可避免結焦、堵塞，便于自凈與清洗的場合。
三、電動角式調節閥 參數：
閥體 | |
形 式 | 角型鑄造閥 |
公稱通徑 | 20.25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材 料 | 鑄鋼、鑄不銹鋼 |
上 閥 | 標準型：-17-230℃散熱型：230-450℃低溫型：-60--196℃波紋管密封型：-40-350℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
閥內組件 | |
閥芯型式 | 單座柱塞式閥芯 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
四、電動角式調節閥 執行結構：
執行機構 | ||||||||||
型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 | |||
活塞直徑 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 | |||
輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 | |||
最大行程L(mm) | 30 | 60 | 100 | |||||||
工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 | |||
主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | |||||||||
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | ||||||||||
環境溫度：-25 +70℃ 環境濕度：≤95% | ||||||||||
五、電動角式調節閥 安裝連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L、L1 | PN16/25 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 95 | 100 |
| PN40 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 95 | 100 | |
| PN64 | 115 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | 115 | 115 | |
| H | PN16/25 | 119 | 119 | 122 | 140 | 157 | 169 | 179 | 200 | 230 | 250 | 304 | 365 | 420 |
| PN40 | 123 | 123 | 134 | 152 | 157 | 191 | 201 | 216 | 240 | 270 | 325 | 380 | 400 | |
| PN64 | 135 | 135 | 142 | 160 | 177 | 196 | 206 | 227 | 257 | 277 | 331 | 410 | 430 | |
| H1 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
