一、D341J法蘭襯膠蝶閥的詳細資料：

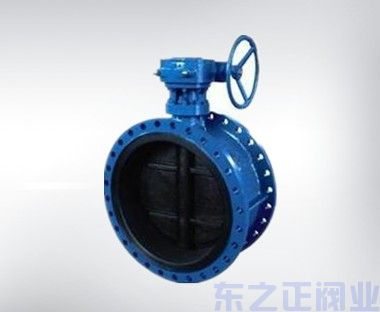

產品名稱：D41J、D341J法蘭襯膠蝶閥,

法蘭脫硫蝶閥產品型號：D41J、D341J

產品概述：D41J、D341J法蘭襯膠蝶閥采用整體包膠形式（閥體、閥瓣包膠即介質過流部分均無跟閥體直接接觸），以適應不同介質的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。啟標法蘭式襯膠蝶閥廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中、以確保不同使用條件下的密封性、耐蝕性。

二、D341J法蘭襯膠蝶閥 工作原理：

蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。

三、D341J法蘭襯膠蝶閥 產品特點：

1、本閥結構獨特，操作靈活，省力，方便。

2、蝶板采用框架結構，強度高，過流面積大，流阻小。

3、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

4、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

7、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

四、D341J法蘭襯膠蝶閥 材料性能表：

五、D341J法蘭襯膠蝶閥 主要零部件材料表：

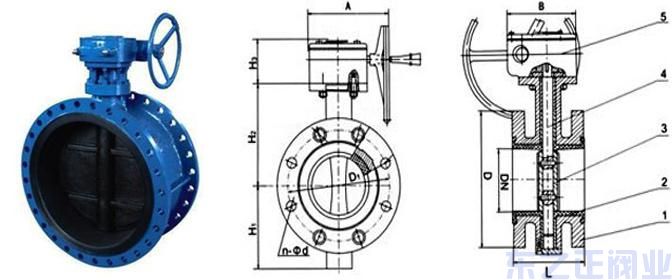

六、D341J法蘭襯膠蝶閥 主要結構圖：

七、D341J法蘭襯膠蝶閥 主要外形及連接尺寸表：
