一、產品名稱：壓力表針型閥
產品型號：JJ.M1、JJ.M8
江蘇東之正閥業JJM1壓力表針型閥另有美標結構生產，是儀表測量管路系統中重要組成部分，具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
二、壓力表針型閥 產品介紹：
江蘇東之正閥業JJM1壓力表針型閥又稱壓力表閥，是儀表測量管路中可以直接與壓力表連接使用。具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針形針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
三、壓力表針型閥 工作原理：
JJM1壓力表針型閥工作原理與針型閥是一樣的，閥芯是一個針型的圓錐體，密封面呈錐面。閥芯沿流體的中心線作升降運動，來控制閥門的開啟與關閉或調節開度，順時針關閉閥門，逆時針則開啟，是屬升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
四、壓力表針型閥 產品特點：
1、設計扭矩低，即輕便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。
五、壓力表針型閥 主要零件材料：
零件名稱 | 閥桿、閥蓋、螺栓 | 閥桿、閥瓣、密封墊 Stem、Disc、Gasket | 填料 | 墊片Gasket | 手輪Handwheel |
JJ．M1、JJ．M8-160-DN5 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙稀，柔性石墨 | 橡膠石棉板 Latex asbestos | 優質碳鋼High grade carbon steel |
六、壓力表針型閥 主要性能規范：
型號 | 公稱壓力PN Mpa | 試驗壓力PS(Mpa)_Test pressure | 工作壓力(Mpa) Working pressure | 工作溫度(OC) Working temps. | 適用介質Applicable medium | ||
殼體 | 密封(液)Seal | 密封(氣)Seal | |||||
JJ．M1、JJ．M8-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 |
C≤425 OC | |||||||

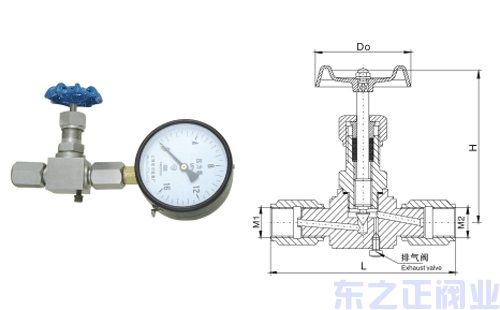

七、壓力表針型閥 主要外形及連接尺寸：
型號 | 公稱直徑DN（mm） | 尺寸 Dimension | 重量Weight | |||||||
L1 | Do | L2 | H | H1 | L3 | M2 | M1 | |||
JJ．M1、JJ．M8-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5 | M20×1.5左 | 1.0 |
G1/2’ 右 | ||||||||||

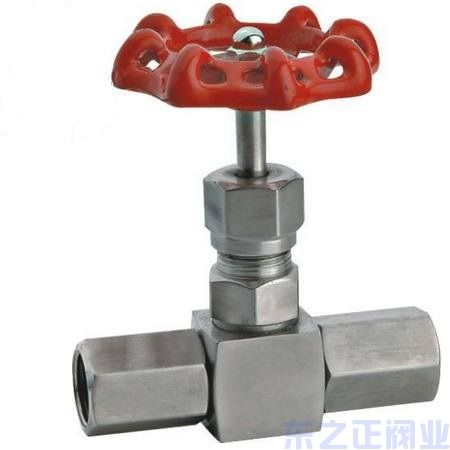

八、壓力表針型閥 JJ.M8
