氣動偏心半球閥 閥門型號：PQ640F，PQ640H 通徑規格：DN25～DN300
結構形式：偏心旋轉球芯 閥體材質：碳鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN40 適用溫度：-20℃～450℃
應用范圍：蒸汽、水、油品、氣體、腐蝕性介質
產品特點：高性能、長壽命、啟閉力矩小、V型切口具有切削功能
一、氣動偏心半球閥 簡介：
PQ640H氣動偏心半球閥具有開關無摩擦，密封不易磨損，啟閉力矩小等特點，利用半球體圍繞偏心軸心旋轉來控制管路介質，在開關過程中，球體與閥座密封面之間不會產生摩擦，減少了密封件的磨損，大大提高了使用壽命。由于氣動偏心半球閥的結構原理與三偏心蝶閥的運作形式極為相似，顧有人稱偏心半球閥是一種球形閥瓣的蝶閥。
二、氣動偏心半球閥 特點：
1、PQ640H氣動偏心球閥的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。
2、氣動偏心球閥的V型切口具有切削功能，在關閉時能將介質中的雜物（樹枝、紡織袋等）切斷，保證閥門正常啟閉。
3、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求。
4、氣動偏心旋轉閥特別適用于泥漿和含有纖維介質，以及含有微小固體懸浮物的介質，廣泛應用于石油、化工、造紙、污水處理等管道中做開關切斷或流量調節。
三、氣動偏心半球閥 技術參數：
公稱通徑 | DN25～DN300(MM) |
公稱壓力 | PN1.0、1.6、2.5、6.4MPa |
連接形式 | 對夾式、法蘭連接 |
結構形式 | 直通偏心球形閥 |
驅動形式 | 壓縮空氣4-7bar(可帶手動裝置) |
閥體材質 | 碳鋼WCB、不銹鋼304、不銹鋼316、316L |
泄露量Q | 軟密封VI級、硬密封IV級 |
可調范圍 | 全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1) |
流量特性 | 近似等百分比 |
控制方式 | 開關型（開關兩位切斷），調節型(定位器4-20mA模擬信號) |
作用形式 | 單作用（彈簧復位）常開式，常閉式；雙作用（無復位）氣開氣關 |

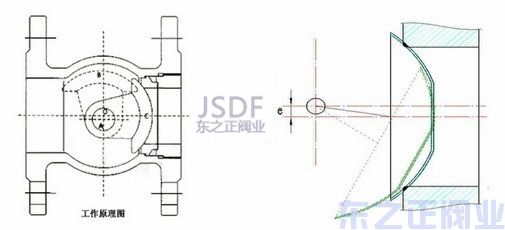

四、 氣動偏心半球閥 原理說明(圖)：
氣動偏心半球閥半球體中線與閥桿中線偏置尺寸，與閥座中線偏置尺寸，全開時球體與閥座完全脫開，并有一定的間隙，回轉半徑分為長半徑和短半徑，在長半徑轉動軌跡的切線會與閥座密封面形成一個θ角，在閥門啟閉時，半球相對閥座面有一個漸出脫離和漸入擠壓的作用，從而降低了啟閉時閥座與半球之間的機械磨損和擦傷，提高了使用壽命。
