氣動襯膠蝶閥 閥門型號：D671J,D641J  通徑規格：DN50～DN1200

結構形式：中線式 閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316

公稱壓力：PN6、PN10、PN16  適用溫度：-40℃～150℃

應用范圍：氣體、水、油品、腐蝕性介質等 產品特點：具有防腐、耐磨、無毒、防霉等特點，有極佳的密封性能

一、氣動襯膠蝶閥 概述：

氣動襯膠蝶閥（氣動橡膠環保防腐蝶閥）是指通過高溫的方式將橡膠與蝶閥中的閥體硫化成一體，按連接方式一般分為法蘭式與對夾式，并可根據不同工況的使用要求選擇不同性能的密封結構（全襯膠蝶閥、半襯膠蝶閥），以滿足在不一樣的應用場所下保證氣動襯膠蝶閥能夠正常的使用。氣動襯膠蝶閥不僅具有防腐、耐磨、無毒、防霉等特點，并且有極佳的密封性能，隨著化學防腐蝕合成橡膠在蝶閥上的應用， 襯膠氣動蝶閥的使用量也一直在不斷的提升。

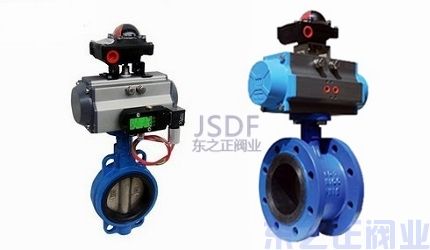

  氣動對夾式襯膠蝶閥             氣動法蘭襯膠蝶閥

二、氣動襯膠蝶閥  應用范圍：

 襯膠氣動蝶閥適用于各種不同類型工業管道中液體和氣體（包括蒸氣）等介質的輸送，以及弱腐蝕性流體介質的使用工況當中，做開關兩位控制或介質流量大小調節。工作溫度一般不超過180℃，公稱壓力≤1.6MPa，廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等場所。

三、氣動襯膠蝶閥  性能特點：

1、氣動襯膠蝶閥采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。

2、氣動襯膠蝶閥密封面耐磨性好(橡膠耐磨性是銅的七倍)。

3、氣動襯膠蝶閥可以任何位置安裝，維修方便。

4、氣動襯膠蝶閥密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、氣動襯膠蝶閥橡膠材料無任何毒性，并且抗菌、抗霉，產品價格是不銹鋼閥門的三分之一。

四、氣動襯膠蝶閥  技術參數：

 五、氣動襯膠蝶閥  標準規范：

六、氣動襯膠蝶閥  零件材料：

閥 體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶 板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 完全包覆橡膠或氟塑料

閥 桿：碳鋼鍍鎳磷、不銹鋼

閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

密封圈使用溫度：丁腈橡膠X≤80度； 耐磨橡膠X6≤150度； 氯丁橡膠≤120度； 氟橡膠X7≤150度；

 七、氣動襯膠蝶閥  性能規范：
