氣動防爆蝶閥 閥門型號：FBD671X，FBD641X，FBD673H，FBD643H
通徑規格：DN50～DN1200 結構形式：中線型，三偏心（對夾式，法蘭）
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316 公稱壓力：PN6、PN10、PN16、PN25、PN40 適用溫度：-40℃～450℃
應用范圍：可燃氣體、氣體、液體、粉塵等介質 產品特點：啟閉快，可遠程控制，適用于易燃易爆的場所
一、氣動防爆蝶閥 概述：
氣動防爆蝶閥主要由氣動執行機構和蝶閥組成，另加附件防爆電磁換向閥、防爆限位開關、防爆定位器、手操機構等，按連接形式不同可分為法蘭式與對夾式，根據使用條件選用不同的密封材質，分為硬密封（高溫高壓）和軟密封（常溫常壓）。氣動防爆蝶閥主要用來做截斷介質使用，亦可根據工況需要裝配上閥門定位器，輸入4-20mA模擬量及0.4-0.7Mpa氣源壓力對介質流量、壓力等進行調節控制。

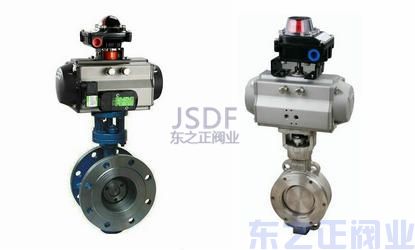

氣動法蘭防爆蝶閥 氣動對夾式防爆蝶閥
二、氣動防爆蝶閥 應用范圍：
氣動防爆蝶閥適用于易燃易爆的氣體、液體、粉塵等介質，且防爆等級為EXdII BT4隔爆型。可廣泛用于給排水、污水、水處理環保、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業。
三、氣動防爆蝶閥 技術參數：
公稱通徑 | DN50～DN1200(MM) |
公稱壓力 | PN0.6、1.0、1.6、2.5MPa |
連接方式 | 對夾式或法蘭連接 |
驅動形式 | 氣動控制（氣源驅動,壓縮空氣4～7bar） |
密封材質 | 軟密封（≤180℃）、金屬密封（≤450℃） |
動作范圍 | 0～90° |
泄露量 | 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
閥體材質 | 碳鋼、不銹鋼304、316 |
作用方式 | 單作用（常開,常閉）、雙作用（氣開,氣關） |
控制形式 | 開關型（開關兩位控制）、調節型（定位器4-20mA模擬量控制） |
四、氣動防爆蝶閥 附件可選：
回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）；
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）；
三聯件：可對氣源起穩壓、過濾作用；
手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥；
電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）。
五、氣動防爆蝶閥 外型結構：
氣動防爆法蘭蝶閥結構圖 氣動防爆對夾蝶閥結構圖
六、氣動防爆蝶閥 性能規范：
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 防爆定位器、防爆電磁閥、空氣過濾減壓器、保位閥、防爆行程開關、防爆閥位傳送器、手輪機構等 |
