氣動三通球閥 閥門型號：Q644F/H，Q645F/H，Q614F/H，Q615F/H

通徑規格：法蘭DN15～DN300，螺紋DN15～DN50  結構形式：三通L型，三通T型

閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316  公稱壓力：PN10、PN16、PN25、PN40、PN64  適用溫度：-29～+300℃

應用范圍：氣體、水、蒸汽、液體、油品、腐蝕性介質等 產品特點：一閥多用，分L型和T型，達到換向、分配、合流、分流

一、氣動三通球閥 概述：

氣動三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截斷，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用。可根據工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控制球閥球芯的運轉，達到對管路中介質的自動化控制。

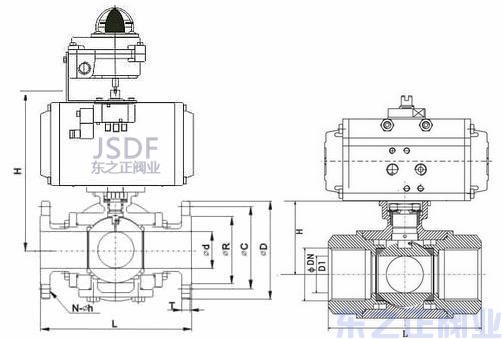

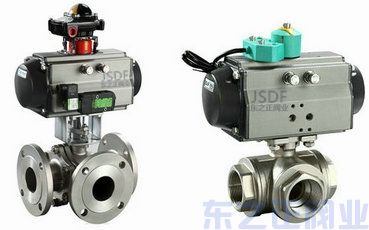

  氣動法蘭三通球閥              氣動內螺紋三通球閥

二、氣動三通球閥 優點：

1、可選用不同連接形式，分為氣動法蘭三通球閥和氣動螺紋三通球閥，滿足不同使用工況。

2、密封效果極佳，采用軟密封四氟乙烯彈性變形可達到無泄漏密封。

3、一閥多用：可制成L型通口，也可制成T型通口，達到分配、合流、分流等功能。

4、氣動三通球閥安裝方便，可用任一通口作為介質的流通入口，并且無泄漏。

5、廣泛適用于環保、油品、冶金、蒸汽、能源、造紙、食品等管路系統中對介質進行流向改變或達到對介質分流或混合。

三、氣動三通球閥 標準規范：

四、氣動三通球閥 技術參數：

五、氣動三通球閥 流向原理說明：

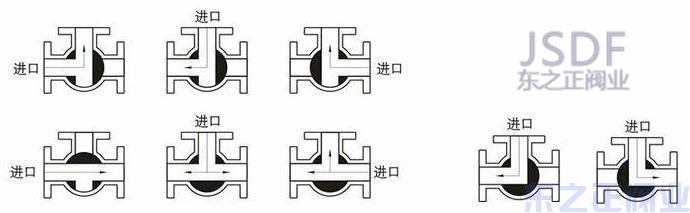

 氣動三通球閥根據結構形式及流通方向不同分為L型和T型，介質流通方向圖如下。

                     T型三通球閥流向圖                              L型三通球閥流向圖
 L型三通球閥只能連接或截斷兩條相互垂直正交的管道，不能同時保持第三條管道的相互連通，只起到分配作用。

T型三通球閥能使三條正交的管道相互聯通或切斷任意第三條通道，達到兩進一出或一進兩出的的功能，起到分流、合流作用。

六、氣動三通球閥 性能參數：
