氣動三通衛生級球閥 閥門型號：Q684F，Q685F  通徑規格：DN15～DN102(

結構形式：三通L型，三通T型 閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L

公稱壓力：PN10，PN16  適用溫度：≤180℃

應用范圍：酒類、飲料、制藥、食品加工、生化工業等

產品特點：密封性能好，安全衛生，一閥多用，可換向、分流、合流

一、氣動三通衛生級球閥 概述：

氣動三通衛生級球閥(三通快裝球閥)閥體采用食品級不銹鋼304、316材質制成，根據結構分為三通T型和三通L型，可用于衛生級別的工況中對管路介質進行換向、分流和合流使用。氣動三通衛生級球閥采用快裝式連接，可方便于拆卸、維修和清洗閥腔，并且閥體內外經過拋光和滅菌處理，光滑表面確保清潔，不會產生潛在的污染，可廣泛應用于制藥、食品加工、飲料等領域中做開關截斷或調節介質流量。

二、氣動三通衛生級球閥 特點：

 1，氣動三通衛生級球閥密封圈采用全封閉式緊緊包裹住閥芯，無介質積存區域和死角。

2，氣動三通快裝球閥快裝方式，連接方便，操作簡單，可快速拆卸和安裝，為日后清潔工作帶來方便。

3，氣動三通快裝球閥根據結構形式可分為三通L型和T型，實現對管路介質換向、分流、合流使用。

4，氣動三通快裝球閥維修和更換時，只需松開兩片卡箍即可拆卸閥門，不需破壞周圍墻體，減少了維修時間和維修費用。

5，氣動三通快裝球閥不僅能對管道介質進行快速開關切斷控制，也可對流量壓力溫度等各項參數進行百分比調節。
三、氣動三通衛生級球閥 技術參數：

四、氣動三通衛生級球閥 原理：

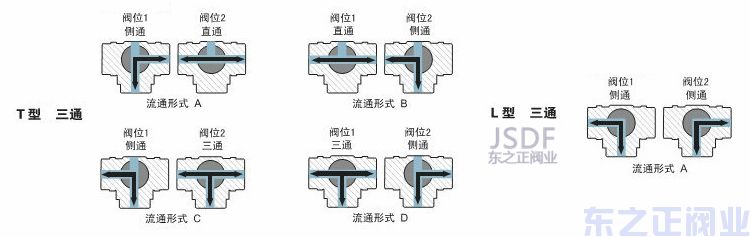

氣動三通衛生級球閥不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流（流向如下圖）。

                                                                 氣動三通衛生級球閥方向圖

T型三通球閥可使三條正交的管道互相連通或切換，起分流或合流作用；L型三通球閥可連接相互正交的兩管道，使另一條孔道切斷，起改變介質流向作用。
